多功能無線高壓核相儀VC1503產品詳細規格
商品描述
VICTOR 1503多功能無線高壓核相儀是專為高壓線路、中置柜、環網柜核相而精心設計制造的高性能產品，儀表配置了針對高壓線路、環網柜、中置柜的探測器，應對各種核相場合得心應手。儀表突破傳統核相器電壓等級限制問題，可以在極低電壓線路中核相，完全實現從5V～500kV電壓自動核相，無需根據電壓等級或用途購置多套核相儀，節省成本，減少攜帶，省時快捷。本核相儀還具有測試相位、頻率、相序、變壓器組別判斷等功能，還有驗電及線路電壓顯示功能。
對高壓線路核相時，當線路電壓過35kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。

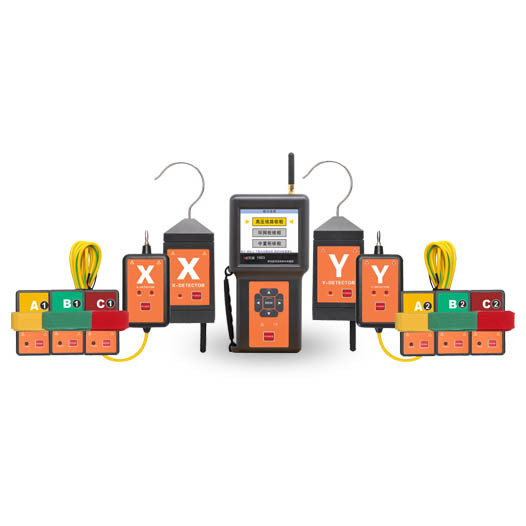

VICTOR 1503多功能無線高壓核相儀由主機、高壓線路探測器、中置柜探測器、環網柜探測器、伸縮絕緣桿、監測軟件、USB通訊線等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。
監測軟件具有在線實時監控、歷史數據查詢、向量圖指示、相位指示功能；具有歷史數據讀取、查閱、保存、打印等功能。
| 探測器電源 | DC4.5V，3節5號堿性電池LR6 |
| 核相方式 | 高壓線路核相：接觸式核相：≤35kV線路時 |
| 非接觸式核相：10kV～≤35kV時，可以在電纜線絕緣皮上進行核相；當線路電壓＞35kV時，必須采用非接觸核相。 | |
| 核相電壓 | 10V～500kV |
| 核相距離 | 200米 |
| 探測器尺寸 | 130mm×65mm×45mm |
| 探測器重量 | 2個探測器，共400g |
| 絕緣桿長度 | 直徑Φ45mm；長度：縮態為1000mm；伸態為4500mm |
| 環網柜核相技術參數 | |
| 探測器電源 | DC6V，4節紐扣電池LR44 |
| 核相方式 | 接觸式核相 |
| 核相電壓 | AC 5V～600V |
| 核相距離 | 30米 |
| 探測器尺寸 | 120mm×54mm×30mm |
| 探測器重量 | 2個探測器，共260g |
| 中置柜核相技術參數 | |
| 探測器電源 | DC6V，4節紐扣電池LR44 |
| 核相方式 | 非接觸式核相 |
| 核相電壓 | 10KV / 35KV |
| 核相距離 | 20米 |
| 探測器尺寸 | 80mm×46mm×26mm |
| 探測器重量 | 6個探測器，共420g |
| 其它技術規格 | |
| 相別定性 | 同相:－20°～20°；異相: 100°～140°和220°～260° |
| 相位量程及精度 | 0°～360°；≤±8° |
| 頻率量程及精度 | 45.0Hz～65.0Hz；≤±2Hz |
| 發射頻率 | 433MHz、315MHz |
| 相位指示 | 向量圖及數字同時顯示 |
| 電源指示 | 探測器具有綠色電源指示燈 |
| 驗電指示 | “嘟--嘟--嘟”蜂鳴聲 |
| 電壓等級顯示范圍 | 0.4kV～35kV |
| 顯示速率 | 2次/秒 |
| 數據存儲 | 200組(掉電或更換電池不會丟失數據) |
| 自動關機 | 開機約15分鐘儀表將自動關機 |
| 一般特性 | |
| 電源 | DC9V，6節5號堿性電池LR6 |
| 顯示屏尺寸 | 3.5寸彩屏；顯示域：71mm×53mm |
| 機身顏色 | |
| 機身重量 | 350g |
| 機身尺寸 | 195mm×100mm×45mm |
| 標準配件 | 線路探測器2件、探針2件、探勾2件、線路探測器自校線1個、絕緣桿2件、環網柜探測器2件、鱷魚夾2件、中置柜探測器6件、中置柜探測器自校線1個、堿性干電池(AAA 1.5V )12節、紐扣電池（LR44）22節、軟件光盤1件、USB數據線1根、起 |
